PTP-sjekker

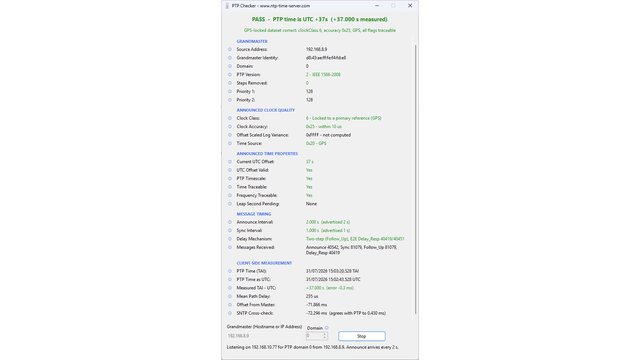

Verktøyet genererer en fullstendig rapport om grandmasteren din, inkludert den annonserte klokkeklassen, klokkenøyaktigheten og tidskilden, de annonserte tidsegenskapene, meldingstimingen samt den målte forskyvningen og baneforsinkelsen sett fra klientens ståsted.

Hver avlesning kryssjekkes mot en uavhengig SNTP-forespørsel, slik at du kan bekrefte at PTP-tidsskalaen faktisk går med riktig forskyvning fra UTC.

Grandmaster:

• Kildeadresse : IP-adressen som Announce-meldingene faktisk kommer fra.
• Grandmaster-identitet : Grandmasterens klokkeidentitet på åtte byte, som vanligvis er avledet fra MAC-adressen.
• Domene : PTP-domenenummeret, fra 0 til 255. Hvert domene er et selvstendig tidssystem på det samme nettverket.
• PTP-versjon : Versjonen av protokollen som er i bruk. Versjon 2 er IEEE 1588-2008.
• Steps Removed : Antall boundary clocks mellom klienten og grandmasteren. Null betyr at grandmasteren høres direkte.
• Prioritet 1 : Det første avgjørende kriteriet i best master clock-algoritmen, fra 0 til 255. Lavere verdier vinner. Standardverdien er 128.
• Prioritet 2 : Det siste avgjørende kriteriet i best master clock-algoritmen, fra 0 til 255. Lavere verdier vinner. Standardverdien er 128.

Annonsert klokkekvalitet:

• Klokkeklasse : Angir hvordan grandmasteren for øyeblikket er sporbar til en referanse.
  • 6 : Låst til en primærreferanse som GPS.
  • 7 : I holdover etter tidligere å ha vært låst til en primærreferanse.
  • 13 : Låst til en applikasjonsspesifikk referanse.
  • 14 : I holdover etter tidligere å ha vært låst til en applikasjonsspesifikk referanse.
  • 52 og 58 : I holdover og utenfor spesifikasjonen.
  • 248 : Standard. Klokken går fritt og er ikke sporbar til noen referanse.
  • 255 : Kun slave.
• Klokkenøyaktighet : Grandmasterens eget anslag over hvor nær den er referansen sin.
  • 0x20 : Innenfor 25 ns.
  • 0x21 : Innenfor 100 ns.
  • 0x22 : Innenfor 250 ns.
  • 0x23 : Innenfor 1 us.
  • 0x24 : Innenfor 2,5 us.
  • 0x25 : Innenfor 10 us.
  • 0x26 : Innenfor 25 us.
  • 0x27 : Innenfor 100 us.
  • 0x28 : Innenfor 250 us.
  • 0x29 : Innenfor 1 ms.
  • 0x2A : Innenfor 2,5 ms.
  • 0x2B : Innenfor 10 ms.
  • 0xFE : Ukjent.
• Offset Scaled Log Variance : Et mål på stabiliteten til grandmasterens klokke. Verdien 0xFFFF betyr at grandmasteren ikke beregner den.
• Tidskilde : Typen referanse som grandmasteren bruker.
  • 0x10 : Atomklokke.
  • 0x20 : GPS eller annet GNSS.
  • 0x30 : Terrestrisk radio.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Manuelt innstilt.
  • 0x90 : Annet.
  • 0xA0 : Intern oscillator.

Annonserte tidsegenskaper:

• Gjeldende UTC-forskyvning : Antall sekunder som TAI ligger foran UTC. Det er 37 sekunder i skrivende stund.
• UTC-forskyvning gyldig : Om grandmasteren hevder at UTC-forskyvningen den annonserer, er riktig.
• PTP-tidsskala : Om grandmasteren distribuerer PTP-tidsskalaen, altså TAI, i stedet for en vilkårlig lokal tidsskala.
• Tid sporbar : Om tiden som distribueres, er sporbar til en primærreferanse.
• Frekvens sporbar : Om frekvensen som distribueres, er sporbar til en primærreferanse.
• Skuddsekund varslet : Om det er varslet et skuddsekund ved slutten av inneværende døgn, og i hvilken retning. Døgnets siste minutt vil da ha enten 61 eller 59 sekunder.

Meldingstiming:

• Announce-intervall : Det målte intervallet mellom Announce-meldinger, vist ved siden av intervallet grandmasteren annonserer. Standardverdien er 2 sekunder.
• Sync-intervall : Det målte intervallet mellom Sync-meldinger, vist ved siden av intervallet grandmasteren annonserer. Standardverdien er 1 sekund.
• Forsinkelsesmekanisme : Om grandmasteren arbeider i ett trinn eller to trinn, og om baneforsinkelsen måles ende til ende eller node til node.
  • Ett trinn : Sync-meldingen bærer sitt eget sendetidsstempel.
  • To trinn : Sendetidsstempelet følger i en egen Follow_Up-melding.
  • E2E : Baneforsinkelsen måles til grandmasteren ved hjelp av Delay_Req og Delay_Resp.
  • P2P : Baneforsinkelsen måles forbindelse for forbindelse ved hjelp av Pdelay_Req og Pdelay_Resp.
• Mottatte meldinger : En løpende telling av hver meldingstype som mottas under testen, som vil avdekke eventuelle hull eller tap i tidsutvekslingen.

Måling på klientsiden:

• PTP-tid (TAI) : Tiden som er hentet fra grandmasteren, på PTP-tidsskalaen.
• PTP-tid som UTC : Den samme tiden omregnet til UTC ved hjelp av den annonserte UTC-forskyvningen.
• Målt TAI - UTC : Forskyvningen mellom de to tidsskalaene slik den faktisk måles, med avviket fra den annonserte verdien. Dette avdekker en grandmaster som annonserer feil UTC-forskyvning.
• Gjennomsnittlig baneforsinkelse : Den gjennomsnittlige enveis nettverksforsinkelsen mellom grandmasteren og klienten, beregnet ut fra Sync- og Delay_Resp-utvekslingen.
• Forskyvning fra master : Den lokale klokkens forskyvning i forhold til grandmasteren, fratrukket den gjennomsnittlige baneforsinkelsen.
• SNTP-kryssjekk : En uavhengig SNTP-måling av den samme verten, og hvor godt den samsvarer med PTP-resultatet. Et stort avvik peker mot et problem med grandmasteren snarere enn med nettverket.
